Гидростатическая трансмиссия и ее преимущества

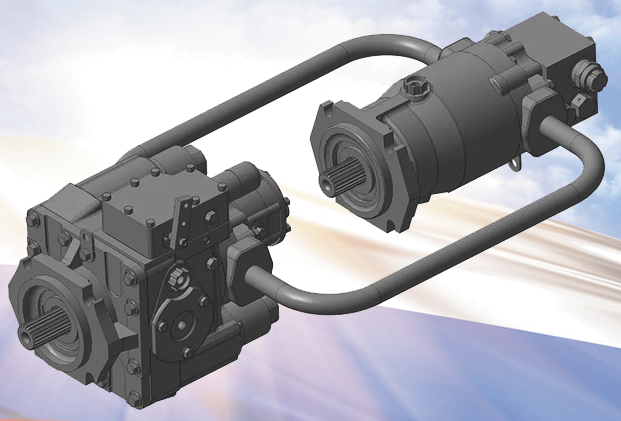

Гидростатическая трансмиссия – это замкнутая гидравлическая система, состоящая из гидронасоса и гидромотора. Предназначена для передачи механической энергии вращения от приводного двигателя к исполнительному органу изделия, посредством бесступенчатого регулируемого по величине и направлению потока рабочей жидкости.

Принцип действия ГСТ: насос, подключённый к первичному двигателю, создаёт поток для привода гидравлического мотора, который соединён с нагрузкой.
Давайте более подробно рассмотрим конструкцию и принцип действия ГСТ:

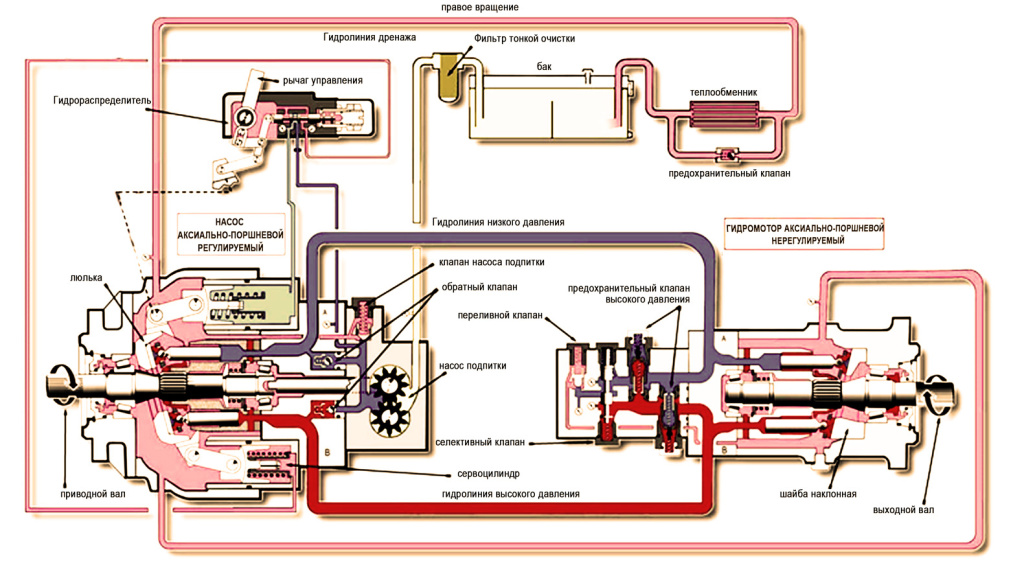

Слева у нас изображён аксиально-поршневой регулируемый насос в тандеме с шестерённым насосом, так называемым насосом подпитки, также гидрораспределитель (отвечающий за управление), есть небольшой бак, фильтр тонкой отчистки, Справа изображён аксиально поршневой нерегулируемый мотор с блоком клапанов.

Напомню, что ГСТ это замкнутая система, то есть в конструкции гидропривода отсутствует полноразмерный бак, а есть так называем насос подпитки с небольшим баком для поддержания внутри системы полного объёма гидравлического масла, а также насос подпитки формирует давление управления.

На схеме у нас изображён гидрораспределитель с ручным управлением (педаль газа).

При механическом воздействии на педаль происходит перемещение золотника в данном распределителе и перемещает сервопоршень, который отвечает за наклон регулируемой шайбы для создания полезной рабочей силы.

Также на слайде от распределителя идёт специальный рычаг, который связан с люлькой и обеспечивает удержание люльки в стабильном положении при неполном воздействии на ручное управление (педаль газа).

При начале совершения полезной работы гидронасоса перекрывается клапан, соединяющий линии всасывания и нагнетания насоса подпитки для передачи всей силы гидравлического масла в гидромотор. Гидромотор начинает создавать полезную работу (движение колеса).
Предохранительные клапана в данной гидросхеме находятся в специальном блоке на задней крышке гидромотора которые срабатывают при достижении заданного давления на гидромоторе. Также почти все излишки гидравлического масла дополнительно охлаждаются в корпусах гидронасоса и гидромотора.

Преимущества гидростатических трансмиссий:

Гидростатические трансмиссии (ГСТ) обладают своим рядом преимуществ:

• Бесступенчатое регулирование скорости: Гидростатические трансмиссии позволяют плавно изменять скорость без переключения передач, что обеспечивает более комфортное управление и уменьшает рывки при движении
• Высокая маневренность: ГСТ обеспечивают возможность разворота на месте, что особенно полезно в ограниченных пространствах и при выполнении точных маневров.
• Упрощение конструкции: Гидростатические системы могут исключить необходимость в традиционных механических элементах, таких как карданные валы и дифференциалы, что снижает вес и увеличивает надежность конструкции.
• Экономия топлива: благодаря плавному управлению и оптимизации работы двигателя, гидростатические трансмиссии могут быть более экономичными в использовании топлива по сравнению с механическими системами, где частое переключение передач приводит к потерям мощности и механическому износу.
• Высокая удельная мощность: Гидравлические системы имеют высокую удельную мощность, что позволяет передавать больше энергии на единицу веса системы.
• Надежность в тяжелых условиях: гидростатические трансмиссии хорошо работают в условиях высоких нагрузок и низких температур, что делает их предпочтительными для использования в строительной и сельскохозяйственной технике.

Применяемость ГСТ:

Наиболее востребованное применение ГСТ используется для передачи механической энергии от приводного двигателя к мосту, колесу или ведущей звезде гусеничной машины.

ГСТ применяется на различных погрузчиках, комбайнах, тракторах, комбинированных машинах, болотоходах, бульдозерах и т.д. Список техники очень обширный, так как многие производители специальной техники в современном мире заранее задумываются об удобстве использования своего детища в плане комфорта, эргономичности и топливной экономичности.

Если вам требуется гидравлика для гидростатической трансмиссии, в линейке продукции JSE Group представлен большой ассортимент. Для подбора обращайтесь к специалистам компании.
