JSE Group более поставляет регулируемую аксиально-поршневую и шестеренную гидравлику (включая тандемы), с рабочими объемами 51 см³, 56 см³, 90 см³, 100 см³, 190 см³ и 260 см³ на карьерные самосвалы грузоподъемностью от 60 до 220 тонн. Гидравлика JSE прошла все необходимые полевые испытания, которые длились несколько лет и доказала свой высокий уровень качества, который необходим в машиностроении. Самосвалы БЕЛАЗ - это дорогостоящая техника для работы на карьерах, разрезах, ГОКах России и других стран в режиме 24/7. Все узлы должны быть выполнены качественно и выдерживать высокие нагрузки.
В своей технологии производства мы реализовали 100%-й контроль каждого компонента при приёмке и выпуске продукции.

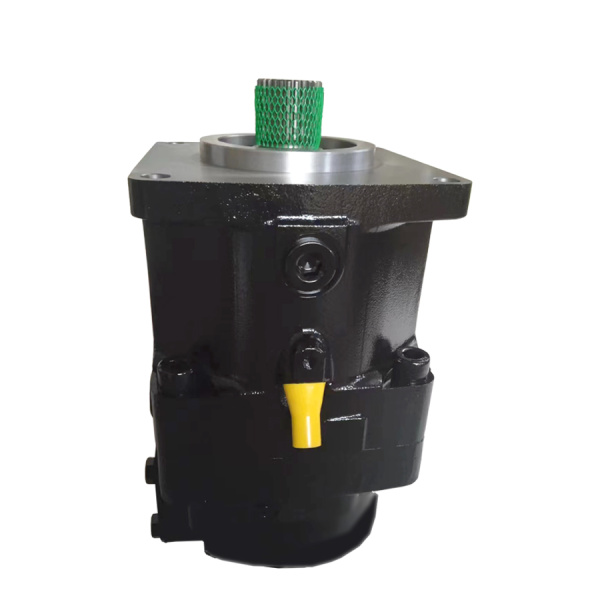

РЕГУЛИРУЕМЫЙ АКСИАЛЬНО-ПОРШНЕВОЙ НАСОС для БЕЛАЗ J11VLO260DRS/11R-NZD12N00
ОПИСАНИЕ НАСОСА
Аналог: A11VLO260DRS/11R-NZD12NOO Bosch Rexroth (для самосвала Белаз 7513 грунт, 75138 уголь.75131-8604011-20)
Устанавливается на модели карьерных самосвалов 75581, 75131, 75135, 75580, 75137 и т.д.
Конструкция:
• Монтажный фланец: ∅ 165,1 мм.;
• 4 отверстия согласно ISO 3019-2 (метрический);
• Наклонная шайба;
• Исполнение вала: шлицевое W60x2x30x28х9g DIN 5480;
• Насосы выполняются левого и правого вращения;
• Возможность ограничения минимального и максимального рабочих объемов;
• Встроенный насос подкачки, позволяет насосу работать при частоте вращения вала до 2300 об/мин.;
Подача насоса пропорциональна частоте вращения вала и рабочему объему. Величина рабочего объема бесступенчато регулируется от нуля до максимального значения за счет изменения угла наклона шайбы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Максимальное рабочее давление: 400 бар.;
• Рабочий объём: 260 см³;
• Масса: 150 кг.;
• MAX рабочая скорость: 2100 об/мин.;
• Направление вращения: по часовой стрелке;
• MIN скорость: 650 об/мин.;
АКСИАЛЬНО-ПОРШНЕВОЙ НАСОС для БЕЛАЗ J20VLO 190DRS 10R-NZD 24N00
ОПИСАНИЕ НАСОСА
Датчик нагрузки работает как регулятор расхода, управляемый давлением нагрузки, и координирует объем насоса с качеством, требуемым приводом.
Расход насоса зависит от внешнего устройства (блок управления, дроссельный клапан), переключаемого между насосом и исполнительным механизмом, но не зависит от давления нагрузки во всем диапазоне ниже значения сигнала давления.
Клапан сравнивает давление перед отверстием с давлением ниже по потоку и определяет возникающий здесь перепад давления (differential pressupe p), а следовательно, и расход, постоянными.
Если перепад давления повышается, насос поворачивается назад (направление Vg min). Если перепад давления p падает, насос поворачивается (направление Vg max) до тех пор, пока баланс в клапане не восстановится.
Применение в объединенной гидравлической системе к/с БЕЛАЗ.
Грузоподъемностью 160-220 тонн.
Обозначение конструкторского документа объекта, по которому проводится установка покупного изделия Установка насоса и карданного вала 75170-8600032, 75182-8600032, 75306-86000032-10,75310-8600032 и т.д.
Конструкция:
• Монтажный фланец: SAE J744 (4 отверстия);
• Приводной вал: DIN 5480 (W50x2x30x24x9g);
• Давление всасывания: 35 бар.;
• Насосы выполняются левого и правого вращения;
• материал уплотнений: NBR;
• Сервисный порт (с загрузочным насосом) SAE 1 1/2;
• Всасывающее отверстие (с загрузочным насосом) SAE 5;
• Порт управления давлением (контроллер)M14x1,5; 12.;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Максимальное рабочее давление:420 бар.;
• Рабочий объём: 190 см³.;
• Масса: 250 кг.;
• MAX рабочая скорость: 2500 об/мин.;
• Направление вращения: по часовой стрелке;
• MIN скорость: 500 об/мин.;

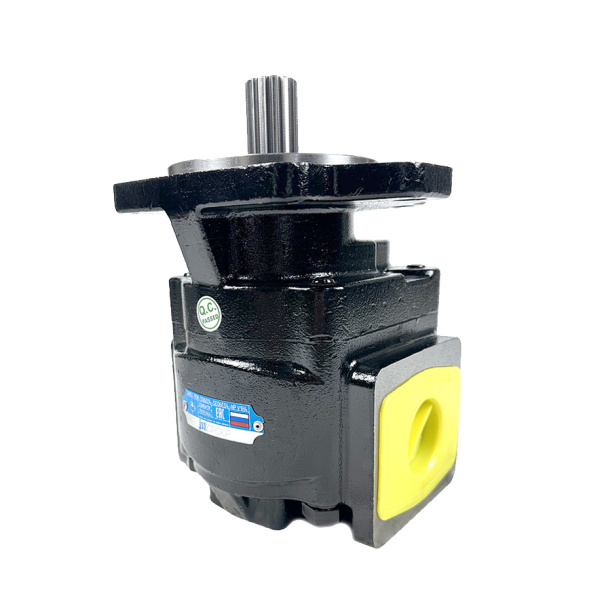

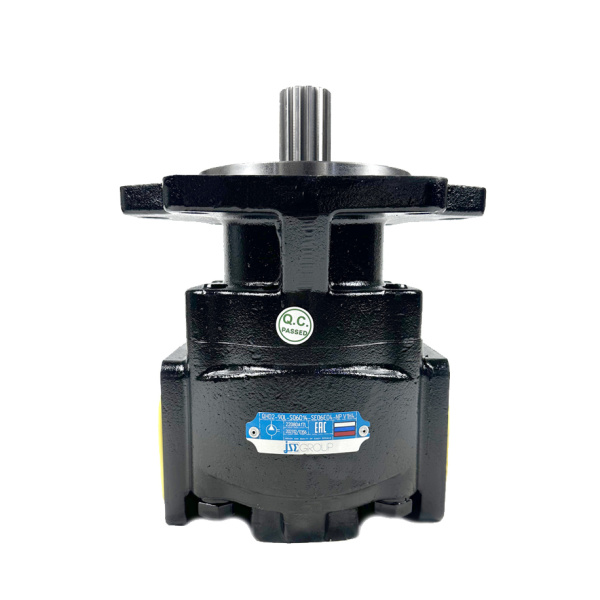

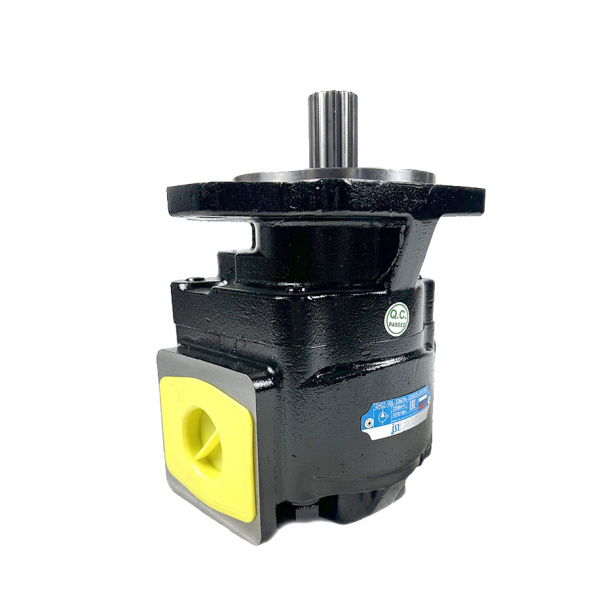

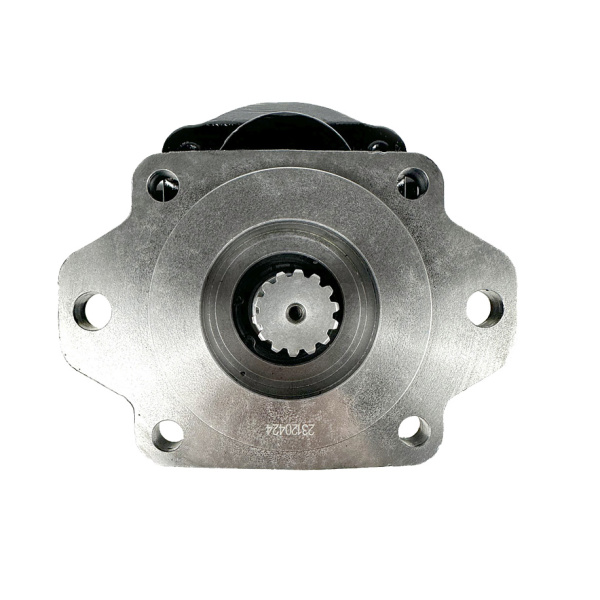

ШЕСТЕРЕННЫЙ НАСОС для БЕЛАЗ QHD2-90R-S06D14-SE06E04-NP.V1H4
Конструкция
• Шестеренный насос;
• Материал корпуса: чугун ВЧ40;
• Рабочий объём: 90 см3;
• Направление вращения: Правое;
• Фланец: SAE CС - 2 отв. Ø181 + 4 отв. ◻114,5 (trun: Ø127 🠕6);
• Вал: Шлицевой ANSI B92.1 - 14T-12/24DP;
• Расположение портов: Боковое;
• Порты: фитинг SAE, метрическая резьба;
• Уплотнения: NBR (Бутадиен-нитрильный каучук);
Технические характеристики
• Рабочий объём: 90 см³;
• Частота вращения: 400-2800 об/мин.;
• Рабочее давление: 24 МПа.;
• Рабочая температура: -20°C ~ +100;
• Аналоги: QHD2-90R(L)-S06D14-SE06E04-NP.V1H4;
• Материал корпуса: чугун ВЧ40;
• Тип фланца: SAE CС - 2 отв. Ø181 + 4 отв. ◻114,5 (trun: Ø127 🠕6);
• Порт (фланцевый или резьбовой): фитинг SAE, метрическая резьба;
• Вал: Шлицевой ANSI B92.1 - 14T-12/24DP;

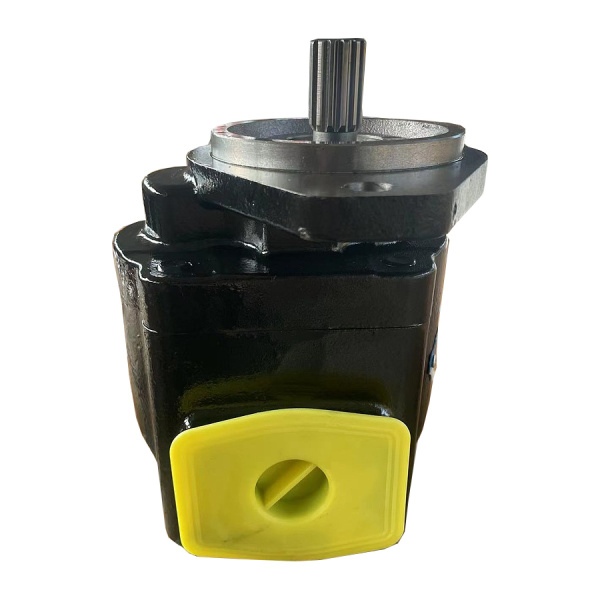

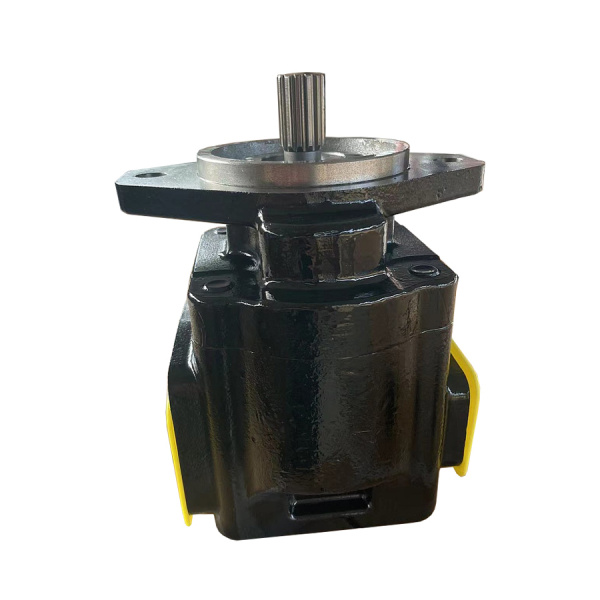

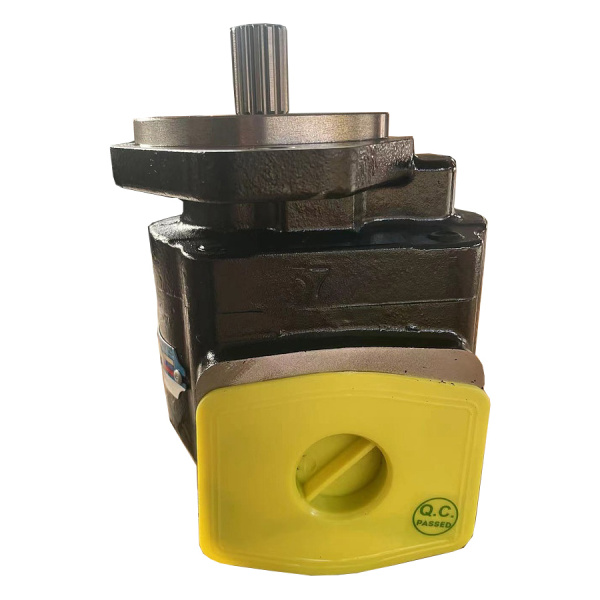

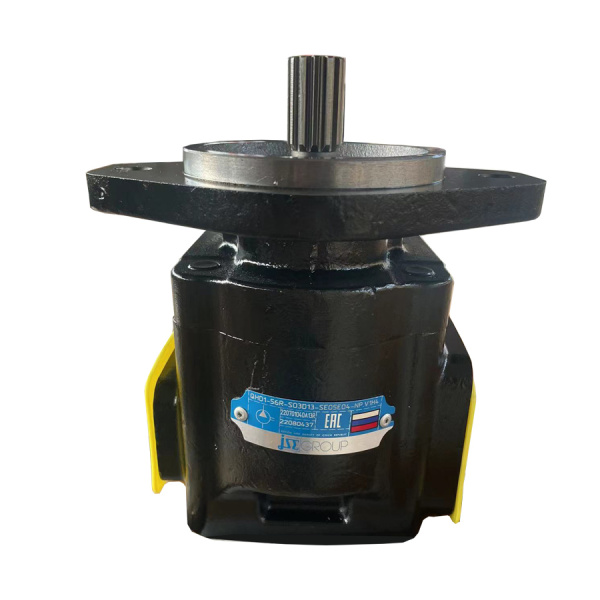

ШЕСТЕРЕННЫЙ НАСОС для БЕЛАЗ QHD1-56R-S03D13-SE05E04-NP.V1H4
Конструкция
• Шестеренный насос;
• Материал корпуса: чугун ВЧ40;
• Рабочий объём: 56 см3;
• Направление вращения: Правое;
• Фланец: SAE B - 2 отв. Ø146 (trun: Ø101,6 🠕9,4);
• Вал: Шлицевой ANSI B92.1 - 13T-16/32DP;
• Расположение портов: Боковое;
• Порты: фитинг SAE, метрическая резьба;
• Уплотнения: NBR (Бутадиен-нитрильный каучук);
Технические характеристики
• Рабочий объём: 55 см³;
• Частота вращения: 500-2500 об/мин.;
• Рабочее давление: 28 МПа.;
• Рабочая температура: -20°C ~ +100;
• Аналоги: QHD0-51R-S08D13-SE05E04-NP / QHD1-56R(L)-S03D13-SE05E04-NP.V1H4;
• Материал корпуса: чугун ВЧ40;
• Тип фланца: SAE B - 2 отв. Ø146 (trun: Ø101,6 🠕9,4);
• Порт (фланцевый или резьбовой): фитинг SAE, метрическая резьба;
• Вал: Шлицевой ANSI B92.1 - 13T-16/32DP;
