Регулировка аксиально-поршневых насосов

Регулируемые аксиально-поршневые насосы (АПН) могут изменять объем перекачиваемой жидкости, что обеспечивает более точное управление потоком и адаптацию к различным условиям работы. Для решения этой задачи на АПН устанавливают регуляторы.

Они могут быть разных типов, перечислим наиболее популярные.

DR – Регулятор давления
Регулятор давления ограничивает давление в системе в пределах диапазона регулирования насоса. При этом насос подаёт то количество жидкости, которое расходуется приводом (приводами). Если рабочее давление превышает заданное значение на клапане, насос будет регулировать рабочий объем на меньший, чтобы снизить перепад давления управления.
Регулируемый насос подает в систему только то количество рабочей жидкости, которое необходимо потребителям. Если рабочее давление превышает заданное на клапане давления значение, насос уменьшает объем до устранения отклонения регулируемой величины.

DRF – Регулятор давления-подачи
В дополнение к функции регулятора давления посредством регулируемого дросселя можно регулировать скорость движения исполнительного элемента привода и поддерживать ее постоянной независимо от нагрузки. Насос подает количество рабочей жидкости, фактически необходимое потребителю. Для всех сочетаний регуляторов приоритет имеет снижение Vg.

DFLR – регулятор давления, подачи и мощности.
Регулятор давления, оснащенный по типу DR и регулятора расхода, такого как DFR1. Для достижения постоянного крутящего момента привода при различных рабочих давлениях угол поворота, а вместе с ними выходной поток аксиально-поршневого насоса, изменяются таким образом, чтобы соотношение расхода и давления оставалось постоянным.

 DRG - Регулятор давления с дистанционным гидравлическим управлением.
Регулятор давления ограничивает давление в системе в пределах диапазона регулирования насоса. При этом насос подаёт то количество жидкости, которое расходуется одним или нескольким приводами. Если рабочее давление превышает заданное значение на клапане, насос будет регулировать рабочий объем на меньший, чтобы снизить перепад давления управления.
Распространён в гидросистемах в открытом контуре.
В регуляторе давления с дистанционным управлением ограничение давления в контуре LS осуществляется отдельно расположенным предохранительным клапаном. Это позволяет выполнять регулирование по любому значению давления ниже давления, настроенного на регуляторе давления.

ED71/ER72 - Регулятор давления с дистанционным электрическим управлением
За счет заданного изменяемого тока возбуждения клапан ED настраивается на определенное давление. При изменении на потребителе (давление нагрузки) выполняется увеличение или уменьшение угла регулировки насоса (объемный расход) до достижения электрически заданного давления настройки. Таким образом, насос подает в систему только то количество рабочей жидкости, которое необходимо потребителям. Давление можно бесступенчато регулировать изменяемым
током возбуждения. Если ток возбуждения снижается до нуля, регулируемое
гидравлическое устройство отсечки давления ограничивает давление значением pmax (безопасная функция покоя при отключении питания, например, для регулирования вентиляторов).

EP – электропропорциональный регулятор.
Электропропорциональный регулятор позволяет выполнять бесступенчатую воспроизводимую настройку объема насоса с управлением непосредственно через поворотный балансир. Управляющее воздействие на регулирующий золотник осуществляется через пропорционально регулируемый электромагнит. Регулировка выполняется пропорционально силе тока (начало регулировки см. в таблице справа). В безнапорном состоянии насос поворачивается в исходное положение (Vg max). Если рабочее давление превышает предельное значение около 4 бар, насос без активации электромагнита начинает поворачиваться обратно в направлении от Vg max в направлении Vg min (управляющий ток < начала управления). При минимальном угле поворота Vg min и отсутствии питания на электромагнитах EP необходимо поддерживать минимальное давление 10 бар, или в качестве варианта — минимальное количество в размере 5 % от объема насоса.

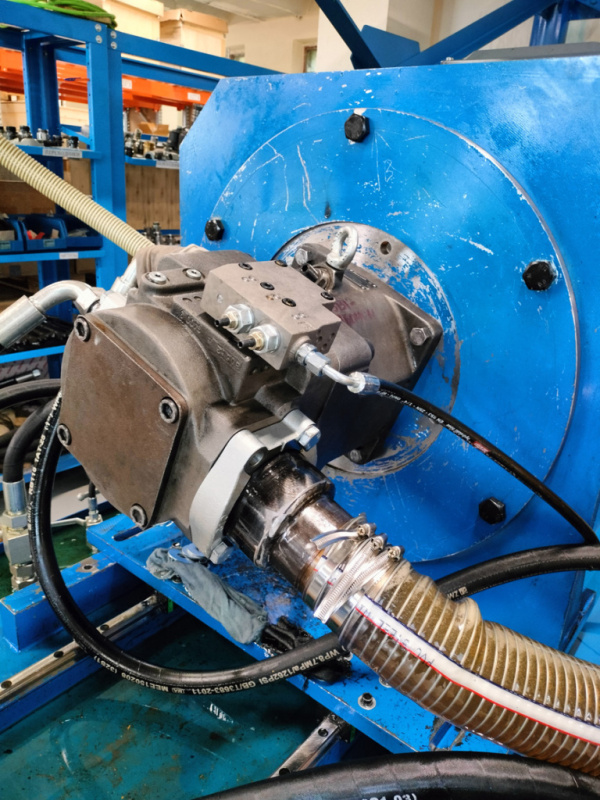

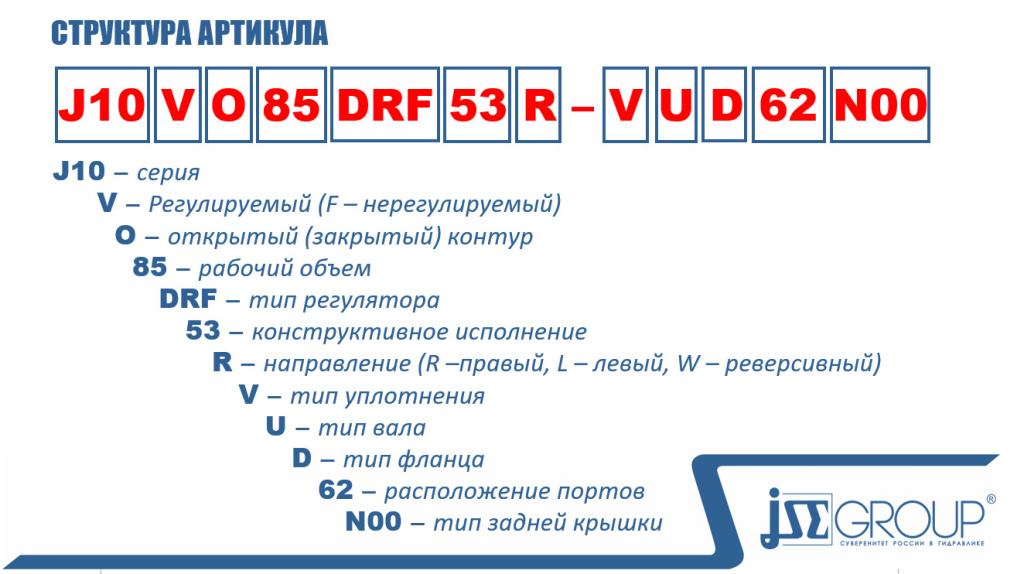

Какой именно регулятор установлен на технике можно понять из артикула. Для понимания представляем структуру артикула аксиально-поршневого насоса и место регулятора в нем.
